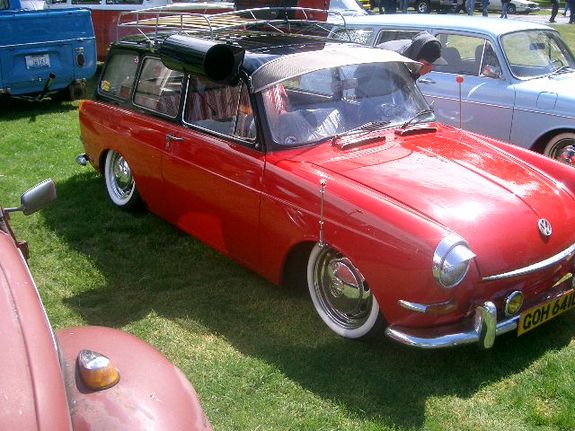

Haben Sie auch schon mal so eine Röhre an einem Fahrzeug gesehen und nicht gewußt was das ist?


Hier eine kurze einfache Erklärung dazu.

Aufbau des Swamp Cooler:

Der Swamp Cooler auch Car Cooler genannt.
Es gab die Car Cooler als Zubehör ab den 1930er Jahren.
Populär waren diese Auto-Zubehör Klimaanlagen so bis in die 60er Jahre.

Ein Swamp-Cooler besteht aus einer Röhre mit einem vorderen Lufteinlaß u. seitlichen Ausströmern durch die die Luft ins Fahrzeuginnere gleitet wird.


Es können ca. 3 – 4 Liter Wasser in die Röhre eingefüllt werden. In dieser Röhre befindet sich eine drehbar gelagerte Trommel, die mit einem Füllmaterial gefüllt ist, das die Feuchtigkeit aufnehmen kann und dabei nicht anfängt zu stinken oder zu faulen. An der Trommel ist eine Leine befestigt, wodurch die Trommel vom Fahrer rotiert werden kann.

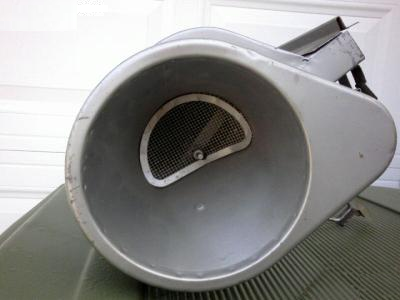

Das Gitter vorne in der Röhre verhindert, das keine Fremdkörper durch den Cooler in das Innere des Fahrzeuges gelangen können.

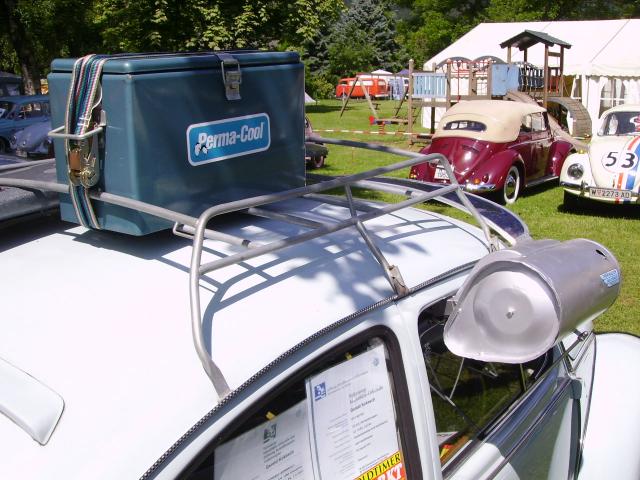

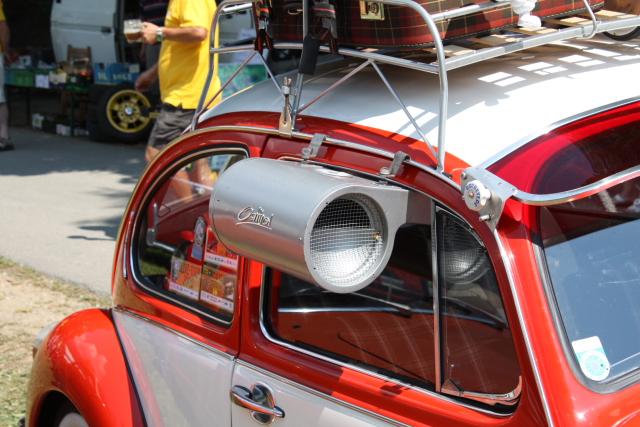

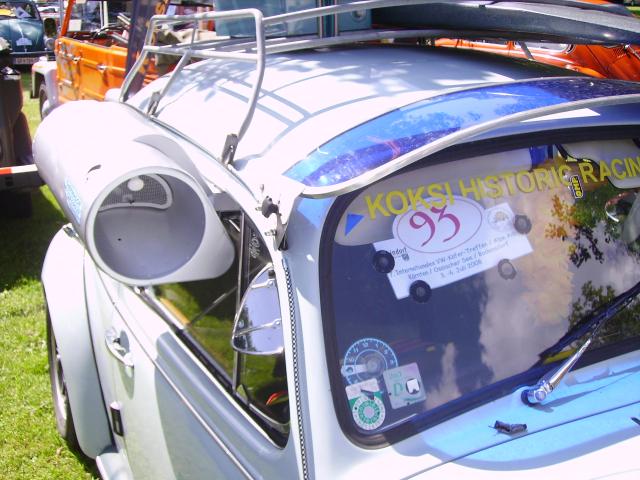

Der Swamp Cooler wird auf der Beifahrerseite zwischen Fenster und Türrahmen eingeklemmt. Zusätzlich wird der Cooler entweder über zwei Schellen am Türrahmen festgeschraubt oder er kann über eine zusätliche Strebe zum unteren Fensterrahmen hin abgestützt werden.




Funktionsweise des Swamp Cooler:

Das Füllmaterial in der Trommel wird durch das Wasser in der äußeren Röhre befeuchtet. Wenn jetzt der Fahrtwind in den Coller drückt, dann verdunstet die Feuchtigkeit in dem Füllmaterial. Da hierzu Energie gebraucht wird, kühlt die Luft sich dabei ab. Die nun abgekühlte Luft wird über den Ausströmer in das Innere des Fahrzeuges geleitet und kühlt somit den Innenraum. Sobald die Feuchtigkeit in dem Füllmaterial verdunstet ist, kann man über die Leine die Trommel durch das in der Röhre befindliche Wasser rotieren und die Kühlung geht nun wieder weiter. Bedingt durch die begrenzte Feuchtigkeitsaufnahme der Luft funktioniert dieses Prinzip nur in Gebieten mit mäßig feuchter bis trockener Luft am Besten. Ist die Luftfeuchtigkeit zu hoch, kann die Luft keine weitere Feuchtigkeit aufnehmen und somit kann auch keine Kühlung entstehen.

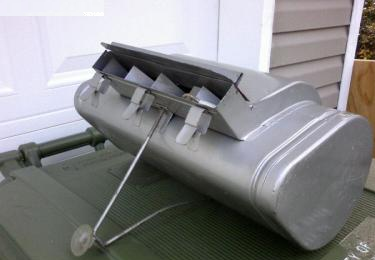

Swamp Cooler

Es gibt auch Cooler die im Stand funktionieren, die haben dann einen elektrichsen Fan vorgeschaltet. Da im Stand der Fahrtwind fehlt, strömt somit auch keine Luft durch den Swamp-Cooler, deswegen funktioniert das Prinzip in diesem Falle auch nicht. Durch den sogenannten Fan wird der Luftstrom aufrecht erhalten und die Kühlung funktioniert weiter.

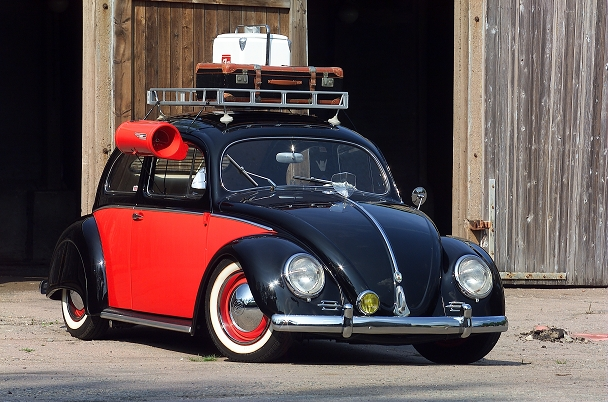

Car Cooler

Diese Art der Kühlung nennt man “Adiabate Kühlung”.


Die Adiabate Kühlung, wird auch Verdunstungskühlung genannt, ist ein in der Klimatechnik eingesetztes Verfahren, um mit Verdunstungskälte Räume zu klimatisieren. Dieses Verfahren wird indirekt angewandt, indem ein anderer Luftstrom als der zu kühlende Luftstrom befeuchtet wird. Die Verdunstungskühlung nutzt die Eigenschaften der erneuerbaren Energie, da zur Kälteerzeugung nur Luft und Wasser als Quelle benutzt werden. Das Prinzip von diesem Vorgang ist dasselbe wie wenn man schwitzt, bei dem durch die Schweißabsonderung Wasser verdunstet und hierdurch dem Körper Wärme entzieht.

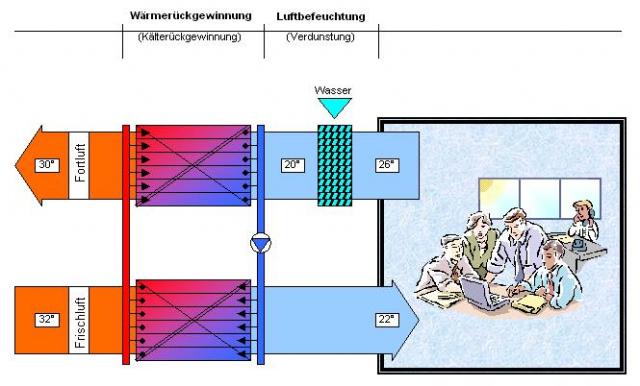

Bei der indirekten adiabaten Kühlung bzw. indirekten Verdunstungskühlung wird das Kühlpotential dadurch erzeugt, dass nur die verlassende Raumluft (26 Grad C) großflächig mit Wasser in Verbindung gebracht wid. Die ohnedies vorhandene Wärmerückgewinnung nimmt die Verdunstungskälte (20 Grad Celsius) auf und kühlt damit die benötigte Frischluft (32 Grad Celsius) des Raumes. Dagegen gelangt die befeuchtete, verbrauchte Luft ohne Umluftanteile schwadenfrei direkt ins Freie. Selbst im Sommer lässt sich so die Frischluft auf angenehme 22 Grad Celsius kühlen. Die indirekte Verdunstungskühlung erhöht hierbei nicht den Wassergehalt der Raumluft. Mit einem Kubikmeter Wasser lassen sich so am Tag rund 1.000 m² Raumfläche komfortabel kühlen.

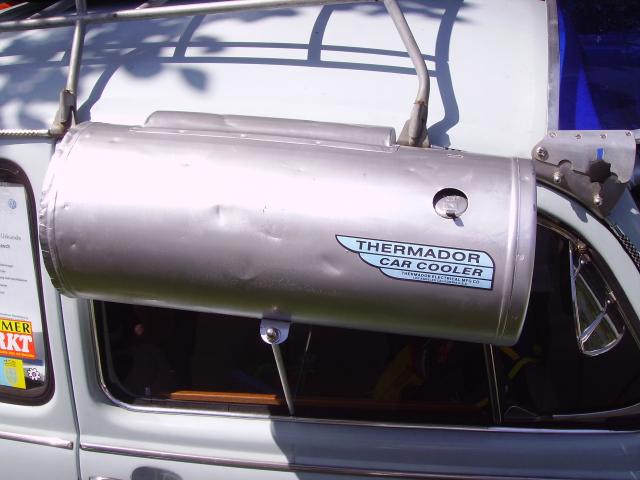

Thermador car cooler

Die Wärmerückgewinnung, mit deren Hilfe im Winter die Frischluft vorgewärmt und somit der Primärenenergieverbrauch gesenkt wird, wird im Sommer so zur Kühlanlage, die FCKW-frei und ohne großen apparativen Aufwand sehr effizient die Zuluft kühlt.
Das Zusammenspiel von Wärmerückgewinnung und Verdunstungskühlung garantiert ganzjährig eine primärenenergiesparende Raumklimatisierung.

Thermador swamp cooler

Schon in der Antike nutzte man gezielt die Kühlwirkung von Springbrunnen in Innenräumen.


Hersteller Swamp Car Cooler:

Thermador Cooler


Firestone Cooler

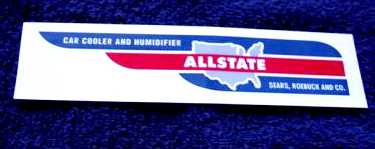

Allstate Cooler


Classic Air Cooler
